Compito di Elettronica Digitale – Fila 1
Classe 3 ET sez. B – 04 novembre 2008

1. Sono assegnati 5 numeri decimali: 54, 126, 65, 220, 240.
Convertire i numeri decimali in binario, i numeri binari così ottenuti in esadecimale e questi ultimi, infine, in decimale illustrando tutti i passaggi algebrici necessari.
(decimale à binario à esadecimale à decimale).

2.Disegnare il circuito logico della funzione

e ricavare la tabella della verità di y in funzione degli ingressi A, B, C.

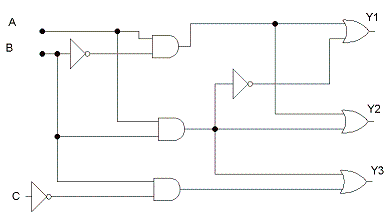

3. Determinare le espressioni algebriche delle funzioni Y1, Y2, Y3. Compilare la tabella della verità avente come ingressi le linee ABC e come uscite le funzioni Y1, Y2, Y3.

4. Determinare le forme d’onda di Y1, Y2 e Y3 in funzione di B sapendo che A=1 e C=0 nel circuito del precedente esercizio n.3. Se la durata del livello logico basso di B vale TL=6ms e quello del livello logico alto vale TH=2ms, determinare il periodo, la frequenza e il “duty-cycle” percentuale D%.

Valutazione: punti 2 per ogni esercizio svolto correttamente
