CURVA CARATTERISTICA DI UN DIODO





 Fig.1

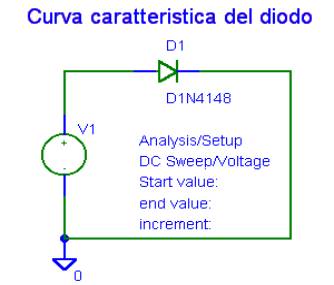

Dal programma Schematics del DesignLab eval8 della MicroSim applichiamo i seguenti comandi per disegnare lo schema in fig.1:

  1. Draw / Get new part (CTRL+G): VSRC per inserire il generatore di tensione V1

  2. Doppio click nel simbolo di V1 ed inserire 1V nel campo DC. Gli altri campi li possiamo lasciare vuoti

  3. Draw / Get new part (CTRL+G): D1N4148 per inserire il diodo D1

  4. Draw / Get new part (CTRL+G): AGND per inserire la massa analogica

  5. Draw / Wire (CTRL+W) per disegnare i fili di collegamento come in figura.



Per l'analisi impostiamo i seguenti parametri:

  1. Analysis / Setup

  2. Segno di spunta su DC sweep; Click sul pulsante DC sweep

  3. Swept var. type : voltage source; Sweep type : linear

  4. Name : V1; Start value: 0; End value : 0.8V; Increment: 0.01V

  5. Analysis / Simulate (o F11) per avviare la simulazione

  6. Dopo l'elaborazione di Pspice viene avviato il programma Probe che mostra sull'asse delle ascisse la tensione V1 del generatore

  7. Trace / Add : selezionare I(D1) per avere il grafico della corrente che scorre in D1 al variare della tensione applicata tra anodo e catodo.

  8. Tools / Cursor / Display per avere un cursore che si muove sulla traccia: In un rettangolo materializzatosi sul display possiamo leggere ascissa e ordinata del punto.







 Fig.2
