Guida per l'esercitazione di laboratorio sull'elaborazione di immagini

Esercitazione 1: Elaborazione di una immagine b/n, di piccole dimensioni, ripresa da scanner.

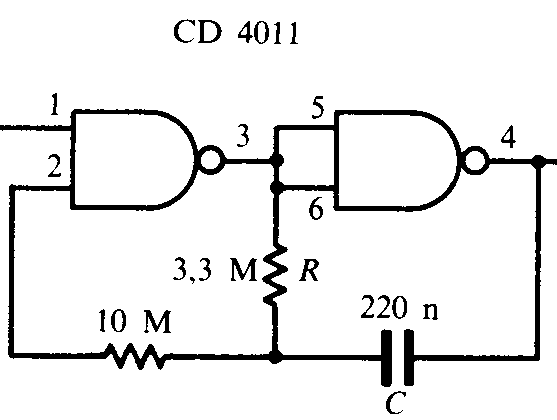

Si vuole modificare l'immagine di partenza es1_im1.gif da così:

a così:

==>

N.B. Non  ci si deve far ingannare dalla apparente mediocre qualità della figura elaborata a destra. Essa è stata ridotta di un fattore 2 per cui alcuni tratti, specie i caratteri, sembrano qualitativamente insufficienti. Stesso discorso vale anche per l'immagine sorgente a sinistra che, comunque, presenta effettivamente linee e caratteri da ritoccare.

Per scaricare la figura da ritoccare  fare click di destro sulla figura a sinistra e scegliere Salva immagine con nome...

Fasi delle operazioni:

Caricamento del programma Paint Shop Pro 7.02:

Start/Programmi/Jasc Software/Paint Shop Pro 7

Caricamento dell'immagine da elaborare:

File/Apri/Cerca nella cartella esercitaz.1/es1_im1.gif/apri

L'immagine è a due colori (bianco e nero) con dimensioni 557x420.

Zoomare l'immagine di un fattore 3:

  1. cliccare sull'icona della lente di ingrandimento sulla "Tavolozza strumenti";
  2. portare il mouse all'interno dell'immagine e cliccare di sinistro finché sulla barra del titolo appare: es1_im1.gif [3:1];
  3. continuando a cliccare di sinistro l'immagine si ingrandisce, cliccando di destro l'immagine rimpicciolisce. Alternativamente si possono ottenere gli stessi risultati dal menù "Visualizza": Zoom avanti di 1 e Zoom indietro di 1.

Portarsi nell'angolo alto sinistro dell'immagine.

Poiché l'immagine è ingrandita, essa non entra interamente nel monitor. Per andare nell'angolo alto sinistro portiamo a sinistra la barra di scorrimento orizzontale e in alto quella verticale.

Ritocchiamo le linee.

Le linee non appaiono "pulite". È possibile ritoccarle usando lo strumento Pennello.

  1. click sull'icona "Pennello" della "Tavolozza strumenti";
  2. assicurarsi che la finestra "Opzioni strumento - Pennello" che compare mostri i seguenti valori:
  3. Tipo di punta: Normale; Dimensioni: 1; Forma: Quadrato; Passo: 25; Densità: 100;
  4. assicurarsi che la "Tavolozza del Colore", a destra, mostri il colore nero (RGB=0,0,0) e sotto il colore bianco (RGB=255, 255, 255);
  5. portarsi sulla parte sinistra della linea del disegno posto sotto il numero 1, cliccare e trascinare il mouse lentamente e precisamente fin dove termina la linea orizzontale. Si può agire anche eseguendo un click alla volta. In caso di errore si può eliminare l'ultimo comando impartito con Modifica/Annulla Pennello;
  6. Alternativamente per disegnare una linea: click sul punto di partenza e, tenendo premuto il tasto Maiuscolo, fare click sul punto di arrivo. Verrà disegnata una linea che unisce i due punti;
  7. continuare a lavorare col pennello e con la linea finché le "asperità" presenti nel disegno siano completamente eliminate.

Salvataggio in formati diversi.

Eseguiamo il salvataggio del file elaborato nei seguenti formati grafici: BMP, GIF e JPG.

  1. File/Salva con nome / Salva come BMP/es1_im2.bmp/Salva;
  2. File/Salva con nome / Salva come GIF / es1_im2.gif / Click sul pulsante opzioni e scegliere: Versione 89A e poi Interfacciata / Salva;
  3. File/Salva con nome / Salva come JPG /es1_im2.jpg / Click sul pulsante opzioni e scegliere:
  4. Codifica Progressive - Fattore di compressione: 15/OK/ Salva/Accettiamo l'aumento a 256 livelli di grigio.

Conclusioni:

es1_im2.bmp es1_im2.gif es1_im2.jpg
29.5 Kbyte 4.36 Kbyte 22.4 Kbyte

 L'immagine "es1_im2.jpg" mostra, se ingrandita, delle sbavature di colore grigio chiaro intorno alle linee. Per questo tipo di immagine conviene eseguire il salvataggio, quindi, in formato GIF.
